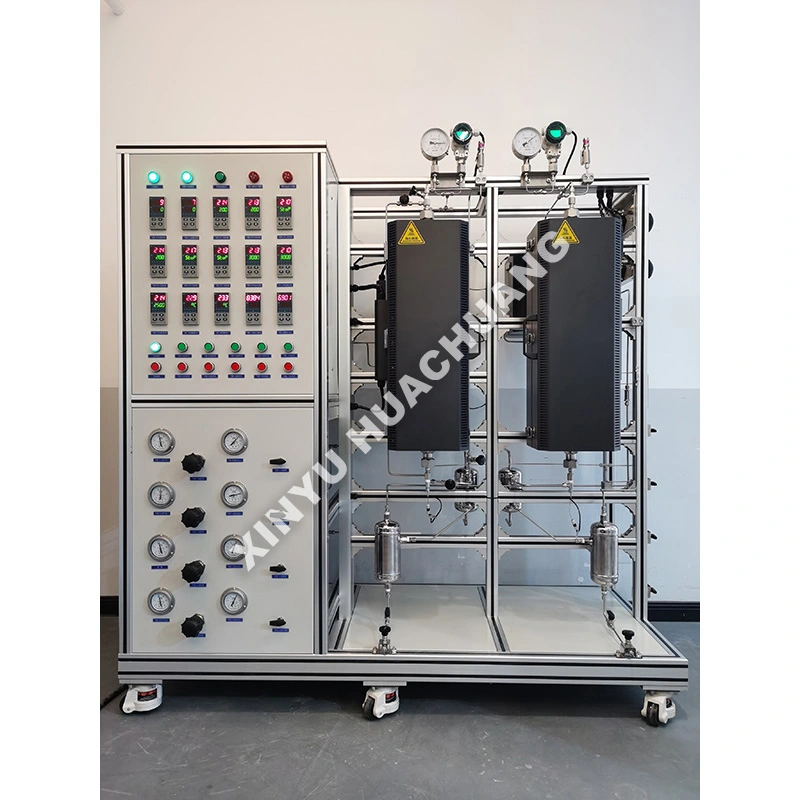

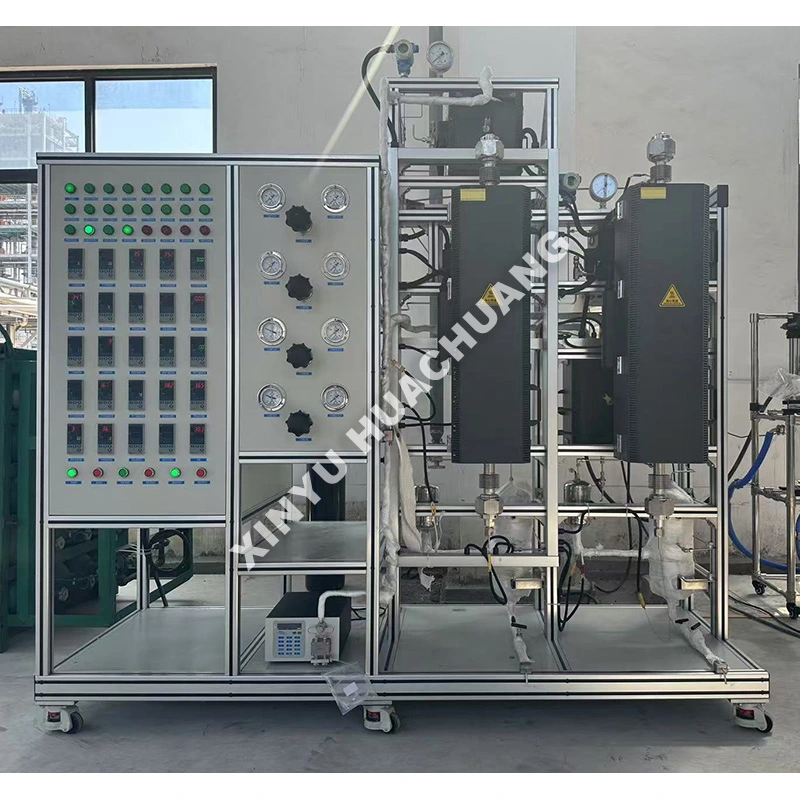

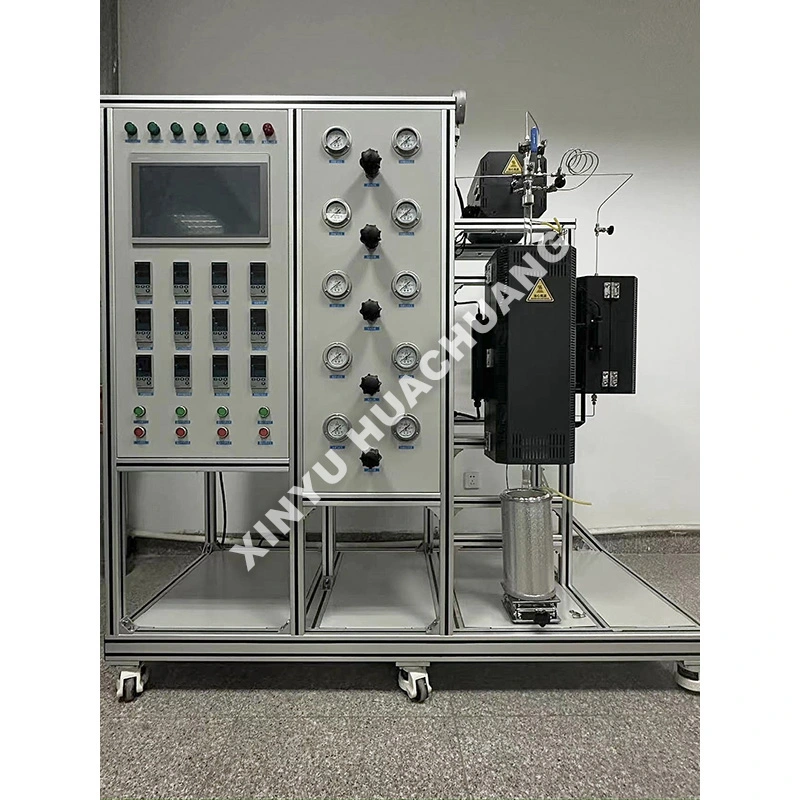

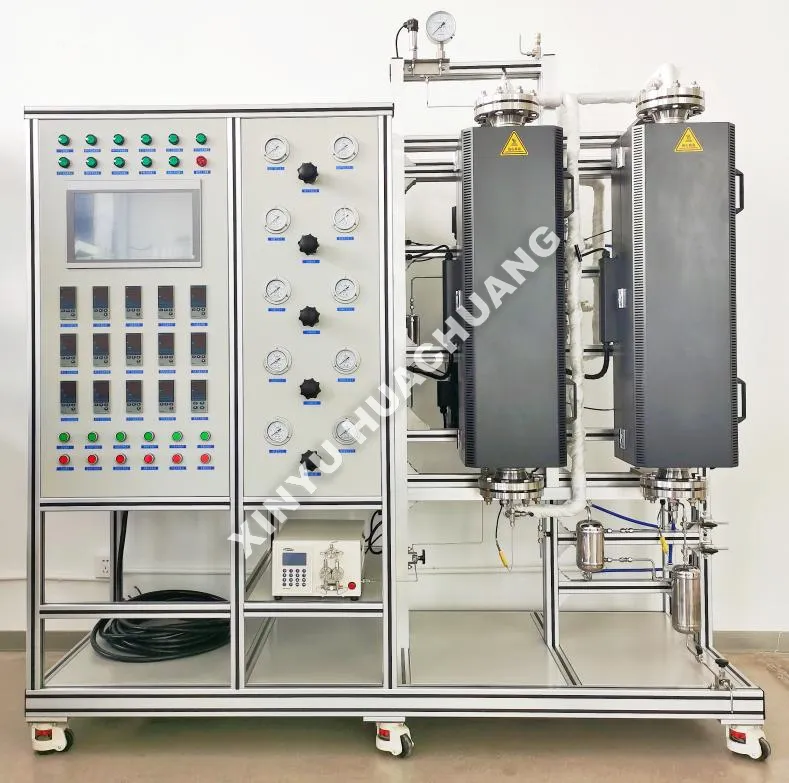

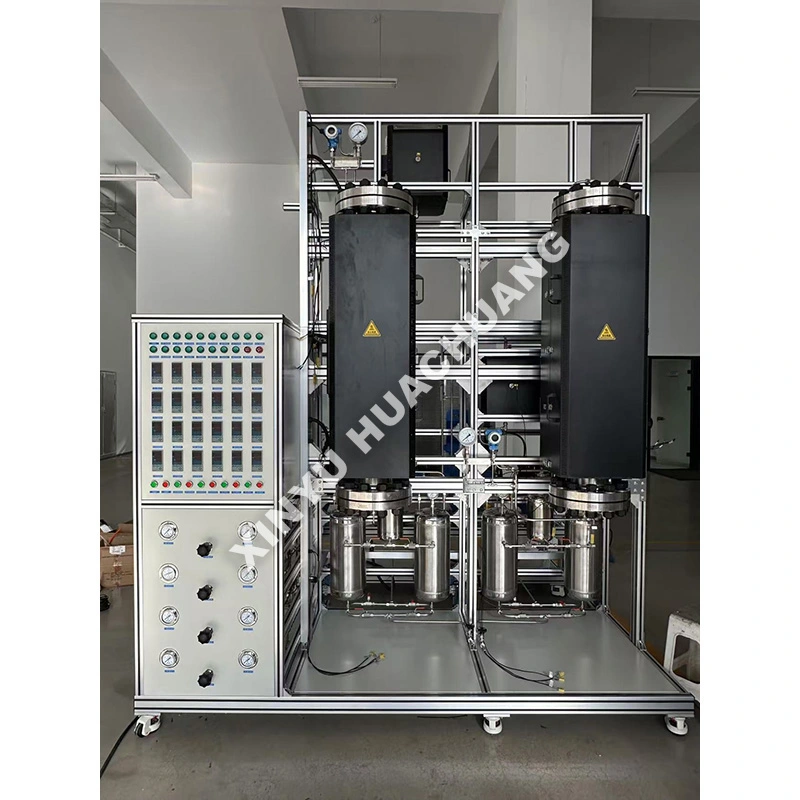

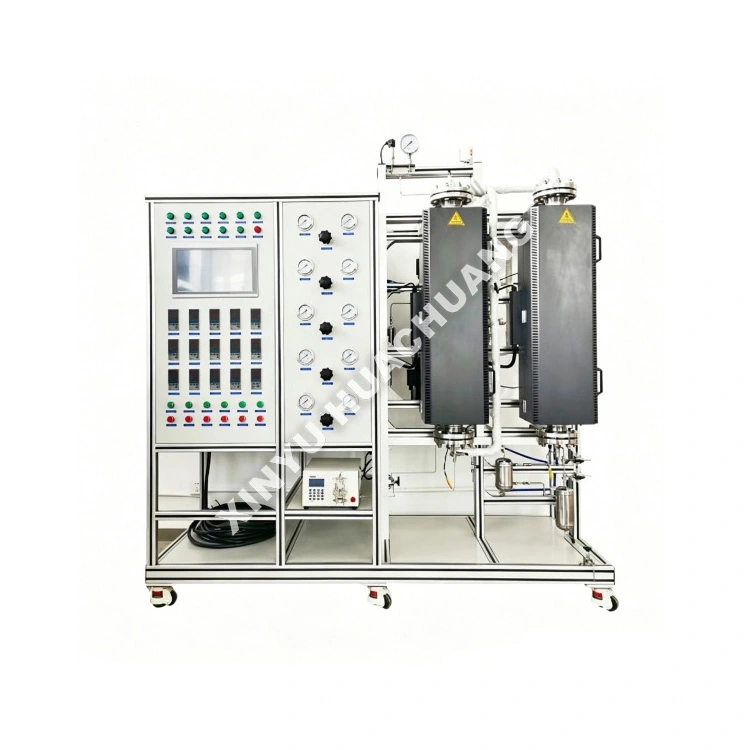

Metan Reforming Experimental Unit

XINYU HUACHUANG Metan Reforming Experimental Unit er et høyautomatisert laboratoriereaktorsystem konstruert for presis syngasgenerering og kinetisk forskning. Designet for å simulere industrielle prosesser for dampmetanreforming (SMR) og tørrreformering (DRM), kontrollerer den nøyaktig temperatur, trykk og gass-til-karbon-forhold. Utstyrt med intelligent PLS-automatisering og flernivås sikkerhetslåser, er denne enheten ideell for katalysatorscreening, prosessoptimalisering og forskning på hydrogenproduksjon innen energi og petrokjemiske felt.

Arbeidsprinsipp

Den metanreformerende eksperimentelle enheten opererer gjennom en helautomatisert sekvens: endoterme reformeringsreaksjoner simuleres ved forhøyede temperaturer, med metan nøyaktig målt av massestrømskontrollere og deretter blandet med enten damp (via en oppvarmet boblemaskin) eller karbondioksid. Etter forvarming kommer den gassformige tilførselen inn i reaktoren med fast sjikt – ladet med en nikkelbasert eller edelmetallkatalysator – hvor reformering omdanner metan til hydrogen og karbonmonoksid. Gjennom hele prosessen opprettholder enheten den nødvendige høytemperaturprofilen via et avansert temperaturkontrollsystem, mens den elektroniske gassanalysemodulen kontinuerlig sporer produktsammensetningen, noe som muliggjør sanntidsberegning av metankonvertering og det resulterende H₂/CO-forholdet.

Viktige fordeler

● Høytemperaturpresisjon: Avansert PID-oppvarming i flere soner sikrer jevn temperaturfordeling opp til 900 ℃, kritisk for endoterme reformeringsreaksjoner.

● Allsidig prosesssimulering: Støtter Steam Metan Reforming (SMR), Dry Reforming (DRM) og Autothermal Reforming (ATR) ved ganske enkelt å justere mategasssammensetningen.

● Nøyaktig dampkontroll: Integrert oppvarmet boble- og fordampersystem sikrer nøyaktige og stabile forhold mellom vann og karbon (S/C) uten kondens i mateledningene.

● Intelligent automatisering: PLC-PC-integrert kontroll muliggjør automatisert datalogging, generering av historiske kurver og uovervåket langsiktig drift.

● Robust og sikker design: Reaktorer er konstruert av høytemperatur, korrosjonsbestandige legeringer (f.eks. SS316L, Inconel), med sikkerhetslåser på flere nivåer for overtemperatur, overtrykk og beskyttelse mot flamme ut.

Tekniske spesifikasjoner

Bruksområder

● Hydrogenproduksjon: FoU for Steam Methane Reforming (SMR) for brenselceller og raffinerihydrogen.

● Karbonfangst og -utnyttelse: tørrreformering av metan (DRM) for å konvertere CH4 og CO2 til verdifull syngass.

● Katalysatorscreening: Testing av Ni-baserte, edelmetall- (Ru, Rh, Pt) og perovskittkatalysatorer for reformeringsreaksjoner.

● Prosessoptimalisering: Studerer effekten av temperatur, trykk og S/C-forhold på metankonvertering og forkoksingsmotstand.

● Akademisk forskning: Fundamentelle kinetiske studier og katalysatordeaktiveringsmekanismer.

Forholdsregler ved bruk

● Oppvarming av dampledning: Sørg alltid for at dampgenereringssystemet og alle nedstrøms rørledninger er skikkelig oppvarmet og isolert for å forhindre vannkondensering, som kan skade katalysatoren.

● Inert rensing: Spyl alltid reaktoren med en inertgass (N2 eller Ar) før oppvarming og før innføring av damp eller reaktive gasser for å forhindre oksidasjon eller eksplosive blandinger.

● Avkjølingssekvens: Etter eksperimentet, stopp væsketilførselen først, og fortsett deretter å strømme inert gass mens du avkjøler reaktoren til romtemperatur før den slås av.

● Gasssikkerhet: Metan og hydrogen er svært brannfarlige. Sørg for at alle koblinger er lekkasjetestet og at systemet drives i et godt ventilert område med gassdetektorer.

Vedlikeholdsveiledning

● Daglig: Sjekk gassflasketrykket, verifiser MFC-avlesninger og inspiser vannstanden i boblen. Sørg for at eksosgassen er ordentlig ventilert eller behandlet.

● Ukentlig/månedlig: Rengjør eller bytt ut gassfiltre og fuktfeller. Inspiser reaktortetninger, ventiler og rør for tegn på korrosjon eller lekkasjer.

● Kvartalsvis: Kalibrer massestrømskontrollere og temperatursensorer for å opprettholde testnøyaktigheten. Kontroller at elektriske koblinger i PLS-skapet er tette.

● Katalysatorhåndtering: Last og loss katalysatorer forsiktig for å unngå knusing. Overvåk trykkfallet regelmessig; en plutselig økning indikerer forkoksing eller blokkering av sengen, som krever regenerering eller utskifting.

Ettersalgsservice og støtte

Hos XINYU HUACHUANG er vi forpliktet til å tilby omfattende og pålitelig ettersalgsstøtte for å sikre kontinuerlig og effektiv drift av utstyret ditt. Vårt dedikerte serviceteam er alltid klar til å hjelpe deg.

Omfattende garantidekning

Vi tilbyr stolt to års garanti på utstyret vårt. I løpet av denne perioden tilbyr vi gratis vedlikeholds- og reparasjonstjenester for alle kvalitetsrelaterte problemer, unntatt de som er forårsaket av feil drift, uautoriserte modifikasjoner eller force majeure. For utstyr utover garantiperioden på to år, fortsetter vi å tilby livslange vedlikeholdstjenester, og belaster kun kostnadene for reservedeler og arbeid.

Hurtigresponsmekanisme

Vi tilbyr 7×24 timer profesjonell teknisk telefonstøtte. Etter å ha mottatt en feilmelding, vil vårt tekniske team svare innen 24 timer og gi en levedyktig løsning. Hvis service på stedet er nødvendig, vil våre profesjonelle ingeniører ankomme anlegget ditt innen en uke. I spesielle tilfeller hvor utstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhet eller gi en erstatningsenhet i løpet av den toårige garantiperioden, eller iverksette nødvendige tiltak for å gjenopprette normal drift.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvordan forhindrer denne metanreformerende eksperimentelle enheten katalysatorforkoksing og deaktivering under langtidstesting?

A: Koksing er en kritisk utfordring i metanreformering. Enheten vår har et nøyaktig justerbart damp-til-karbon (S/C)-forholdskontrollsystem, som sikrer optimal støkiometri for å undertrykke karbonavsetning. I tillegg tilbyr vi en valgfri pre-reformer modul som konverterer høyere hydrokarboner før hovedrørreaktoren, som opererer ved lavere temperaturer for å garantere stabile og milde forhold, og dermed forlenge katalysatorens levetid betydelig under eksperimentelle kjøringer.

Spørsmål 2: Kan denne enheten tilpasses både for Steam Methane Reforming (SMR) og Dry Reforming of Methane (DRM)?

A: Ja, enheten er svært allsidig. Den er utstyrt med uavhengige, høypresisjons massestrømningskontrollere (MFC) for både H₂O (via fordamper) og CO₂-tilførsel. Dette lar forskere sømløst bytte mellom SMR- og DRM-prosesser, eller til og med teste bi-reformering, for å evaluere katalysatorytelse og syngass (H₂/CO-forhold) kvalitet under varierende karbondioksid- og dampmiljøer.

Q3: How does the system maintain precise temperature profiles given the highly endothermic nature of the reforming reaction?

A: Reformeringsreaksjonen krever betydelig energitilførsel (700–1000 °C). Vår Metan Reforming Experimental Unit bruker en flersone programmerbar elektrisk oppvarmingsovn med avansert PID adaptiv kontroll. Flere termoelementer er strategisk plassert langs reaktorrøret for å overvåke temperaturprofilen i sanntid. Industrial PLC justerer varmeeffekten dynamisk for å kompensere for den endoterme kjøleribben, og sikrer svært nøyaktige kinetiske data.

Spørsmål 4: Hvordan blir høytemperaturproduktgassen trygt avkjølt og analysert uten å miste kritiske data?

A: Enheten integrerer et spesialisert flertrinns gasskondisjoneringssystem. Høytemperaturavløpet passerer først gjennom en hurtigkjølingskjøler for øyeblikkelig å stoppe eventuelle sekundære reaksjoner. Den går deretter gjennom en svært effektiv kondensator og gass-væskeseparator for å fjerne ureagert damp og vann. Den tørkede syngassen blir deretter rutet til en nettgasskromatograf (GC) for presis, sanntidsanalyse av CH4-omdannelse, CO, CO₂ og H₂-utbytte.

Spørsmål 5: Hvilke sikkerhetsmekanismer er på plass for å håndtere høytemperatur hydrogen og karbonmonoksid under eksperimentelle feil?

A: Sikkerhet er viktig ved håndtering av syngass. Metan Reforming Experimental Unit har en omfattende sikkerhetsmatrise. Hvis metanstrømstransmitteren svikter eller en temperaturløp oppdages, utløser PLS øyeblikkelig en nødavstengning (ESD). Den kutter automatisk av hydrokarbontilførselen, åpner nitrogenrenseventilene for å gjøre reaktoren inert, og aktiverer eksosventilasjon for å forhindre eksplosiv gassakkumulering, og beskytter både operatøren og utstyret.
