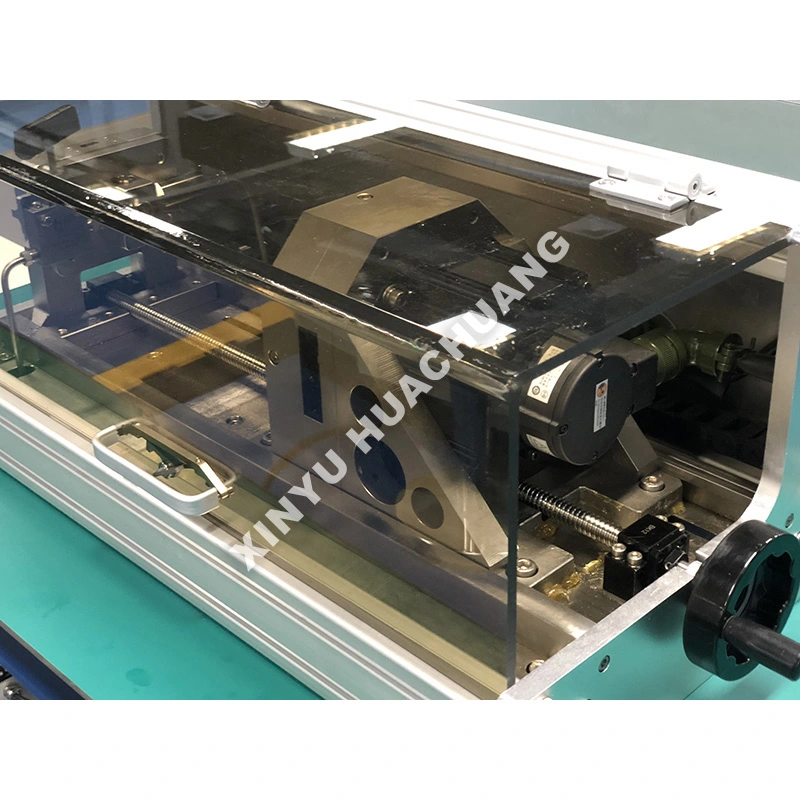

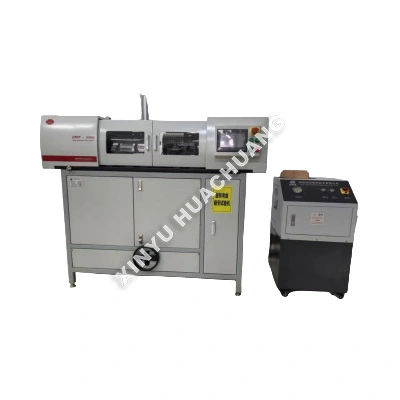

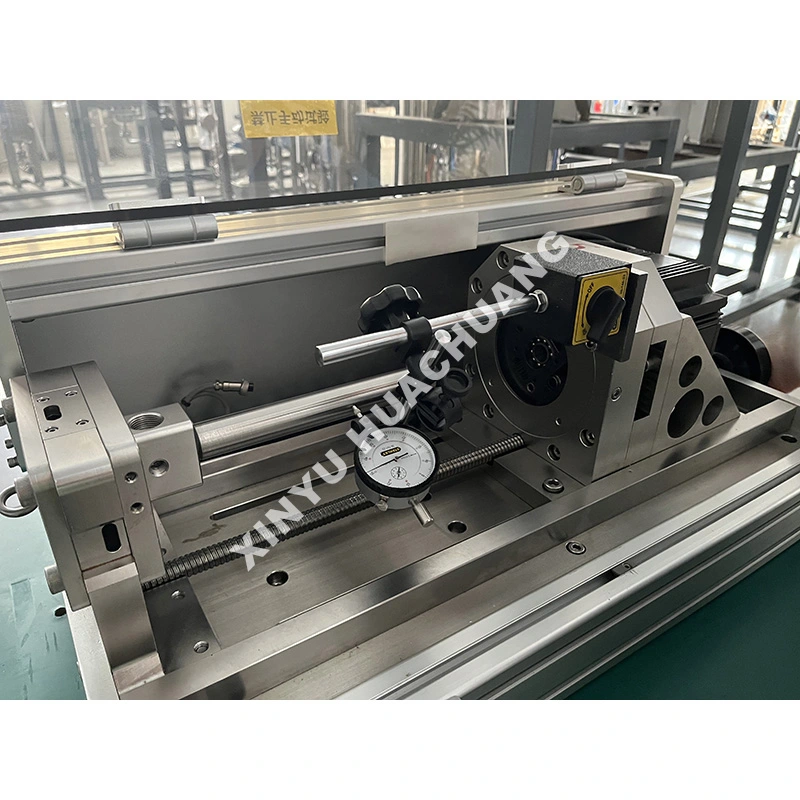

Pipe Fitting Bending Fatigue Testing Machine

XINYU HUACHUANG Pipe Fitting Bending Fatigue Testing Machine er et høyt spesialisert, industrielt testapparat spesifikt konstruert for å vurdere den strukturelle integriteten og utmattelseslevetiden til rørledningskomponenter under gjentatte bøyebelastninger. Denne pipeline Component Bending Fatigue Testing Machine er designet for å simulere virkelige dynamiske spenninger, og bruker nøyaktig sykliske bøyemomenter for å evaluere sprekkinitiering og forplantning. Utstyrt med intelligent PLS/PC-automatisering og sikkerhetslåser på flere nivåer, sikrer den sikker, uovervåket langsiktig drift samtidig som den leverer svært reproduserbare S-N-kurvedata for FoU, kvalitetskontroll og industrisertifisering.

Arbeidsprinsipp

Pipe Fitting Bending Fatigue Testing Machine opererer ved å feste et rør eller en monteringsprøve sikkert og påføre et kontrollert, repeterende bøyemoment ved å bruke høypresisjons servohydrauliske eller servoelektriske aktuatorer. Maskinen kan konfigureres for bøying i ett plan, rotasjonsbøying eller kompleks multiaksial belastning for å simulere faktiske driftsspenninger i rørledningen. Gjennom hele testen overvåker og registrerer systemet kontinuerlig parametere som bøyevinkel, påført moment, syklusantall og tøyning. Testen avsluttes automatisk når prøven sprekker eller når en forhåndsdefinert lekkasjeterskel, og gir nøyaktige data om utmattelseslevetid.

Hvor skinner det?

● Syklisk belastning med høy presisjon: Har førsteklasses servoaktuatorer og lastceller for å sikre nøyaktig og stabil påføring av komplekse bøyningsbølgeformer (sinus, trekant, blokk) med minimalt med støy.

● Multi-Axis Testing Mulighet: Støtter enkeltplans, dobbeltplans og roterende bøyeutmattingstester for å nøyaktig simulere virkelige rørledningsinstallasjoner og driftspåkjenninger.

● Intelligent datainnsamling: Integrert PC-programvare registrerer automatisk sanntidskurver (Moment-Angle, Cycle-Failure), beregner utmattelseslevetid og genererer omfattende testrapporter.

● Robust og sikker konstruksjon: Bygget med en kraftig støpt ramme og sikkerhetslåser på flere nivåer (overbelastningsbeskyttelse, nødstopp, bruddbeskyttelse, lekkasjedeteksjon) for å sikre operatørens sikkerhet og utstyrets levetid.

● Tilpassbar feste: Tilbyr et bredt utvalg av spesialiserte klemmefester og endekoblinger for å holde forskjellige rørdiametre, veggtykkelser og tilpasningsgeometrier sikkert.

Tekniske spesifikasjoner

Hvor er det aktuelt?

● Olje- og gassindustrien: tretthetsevaluering av borerør, foringsrør, rør og rørledningsfittings under ekstrem syklisk bøyning.

● Petrokjemi og kraftproduksjon: Testing av varmevekslerrør, kjelerør og høytrykksdampledninger.

● Bil og romfart: Evaluering av holdbarheten til eksossystemer, drivstoffledninger og hydrauliske slanger under vibrasjon og bøying.

● Konstruksjon og infrastruktur: Vurdere utmattingstiden til strukturelle stålrør, stillaser og brokomponenter.

● Medisinsk utstyr: Test av fleksibiliteten og utmattelsesmotstanden til katetre, ledetråder og stenter.

Forholdsregler ved bruk

● Riktig prøvejustering: Forsikre deg alltid om at prøven er perfekt justert i fiksturene for å forhindre utilsiktede aksiale belastninger eller eksentrisk bøyning som kan skjeve utmattelsesresultater.

● Bekreftelse av klemkraft: Bekreft at klemkraften er tilstrekkelig til å forhindre at prøven glir under høysyklustesting, men ikke så høy at den forårsaker for tidlig knusing ved gripepunktene.

● Oppsett for lekkasjedeteksjon: For komponenter i hule rørledninger, koble alltid til det interne trykkovervåkingssystemet og lekkasjedeteksjonssensorene før du starter testen.

● Gradual Load Ramp-Up: Bruk programvarens programmerbare opprampingsfunksjon for gradvis å øke bøyeamplituden til målnivået, og forhindre sjokkbelastning.

Vedlikeholdsveiledning

● Daglig: Inspiser alle klemmefester og grep for slitasje, sprekker eller deformasjoner. Kontroller hydraulikkoljenivåene (hvis aktuelt) og kontroller at alle sikkerhetssperrene fungerer som de skal.

● Ukentlig/månedlig: Smør alle bevegelige ledd, styreskinner og aktuatorkoblinger i henhold til produsentens spesifikasjoner. Rengjør testområdet og inspiser elektriske koblinger for løse.

● Kvartalsvis: Utfør en omfattende systemkalibrering av lastceller, vinkelkodere og trykktransdusere ved å bruke sertifiserte referansestandarder. Inspiser hydraulikkslanger og koblinger for tegn på slitasje eller lekkasje.

● Ettertest: Følg alltid en riktig avstengningssekvens etter et prøvebrudd. Fjern forsiktig den ødelagte prøven, rengjør fiksturene og inspiser aktuatoren for skader forårsaket av den plutselige belastningen.

Ettersalgsservice og støtte

Hos XINYU HUACHUANG er vi forpliktet til å tilby omfattende og pålitelig ettersalgsstøtte for å sikre kontinuerlig og effektiv drift av utstyret ditt. Vårt dedikerte serviceteam er alltid klar til å hjelpe deg.

Omfattende garantidekning

Vi tilbyr stolt to års garanti på utstyret vårt. I løpet av denne perioden tilbyr vi gratis vedlikeholds- og reparasjonstjenester for alle kvalitetsrelaterte problemer, unntatt de som er forårsaket av feil drift, uautoriserte modifikasjoner eller force majeure. For utstyr utover garantiperioden på to år, fortsetter vi å tilby livslange vedlikeholdstjenester, og belaster kun kostnadene for reservedeler og arbeid.

Hurtigresponsmekanisme

Vi tilbyr 7×24 timer profesjonell teknisk telefonstøtte. Etter å ha mottatt en feilmelding, vil vårt tekniske team svare innen 24 timer og gi en levedyktig løsning. Hvis service på stedet er nødvendig, vil våre profesjonelle ingeniører ankomme anlegget ditt innen en uke. I spesielle tilfeller hvor utstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhet eller gi en erstatningsenhet i løpet av den toårige garantiperioden, eller iverksette nødvendige tiltak for å gjenopprette normal drift.

Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvordan simulerer maskinen driftsspenninger i rørledningen i den virkelige verden?

A: Maskinen klemmer et rør eller en monteringsprøve sikkert og påfører kontrollerte, repeterende bøyemomenter ved å bruke høypresisjons servohydrauliske eller servoelektriske aktuatorer. Den kan konfigureres for bøying i ett plan, rotasjonsbøying eller kompleks multiaksial belastning for å gjenskape de faktiske spenningsforholdene som rørledninger opplever i drift – inkludert grunnsetninger, termisk ekspansjon og vibrasjonsindusert tretthet.

Q2: Hvilke parametere overvåker systemet gjennom tretthetstesten?

A: Systemet registrerer kontinuerlig bøyevinkel, påført moment, syklustall og tøyningsdata i sanntid. Dette omfattende datasettet lar ingeniører plotte S-N-kurver (stress versus antall sykluser) og bestemme den nøyaktige utmattingslevetiden til rørledningskomponenten under de spesifiserte belastningsforholdene.

Q3: Hvordan avgjør maskinen når en prøve har feilet?

A: Testen avsluttes automatisk når prøven sprekker eller når en forhåndsdefinert lekkasjeterskel. For trykksatte rørtester overvåker systemet internt trykk og oppdager ethvert trykkfall som indikerer en gjennomgående sprekk, og sikrer at utmattelseslevetidsmålingen reflekterer faktisk feil snarere enn vilkårlige syklusgrenser.

Q4: Kan maskinen teste både rette rørseksjoner og beslag som albuer og T-stykker?

A: Ja. Klemmesystemet og aktuatorkonfigurasjonen kan justeres for å tilpasses rette rørseksjoner, albuer, T-stykker, flenser og andre rørledninger. Hver prøvetype kan testes under sin mest kritiske bøyemodus for å identifisere det svakeste punktet i rørsystemet.

Spørsmål 5: Hvorfor er testing av bøyeutmatting avgjørende for kvalifisering av rørledninger?

A: Rørledninger i olje og gass, kjemisk prosessering og kraftproduksjon er utsatt for sykliske bøyebelastninger fra bakkebevegelser, termisk sykling og utstyrsvibrasjoner. Bøyetretthetstesting gir syklus-til-feil-dataene som trengs for å angi inspeksjonsintervaller, validere designmarginer og sikre samsvar med rørledningsintegritetsstandarder som API 570 og ASME B31.3.
