Aksialklaringsmåleinstrument for lagre

XINYU HUACHUANG Axial Clearance Measuring Instrument for Bearings er et svært nøyaktig, semi-automatisert testapparat spesielt utviklet for å evaluere den interne aksiale klaringen til rullende lagre. Dette aksiale klaringsmåleinstrumentet for lagre er designet for å møte strenge internasjonale standarder, og bruker nøyaktig standardiserte aksiale målebelastninger for å fange opp mikroforskyvninger. Utstyrt med intelligent PLS-automatisering og høysensitive sensorer, sikrer den sikker, pålitelig drift samtidig som den leverer svært reproduserbare data for FoU, kvalitetskontroll og produksjonssertifisering.

Arbeidsprinsipp

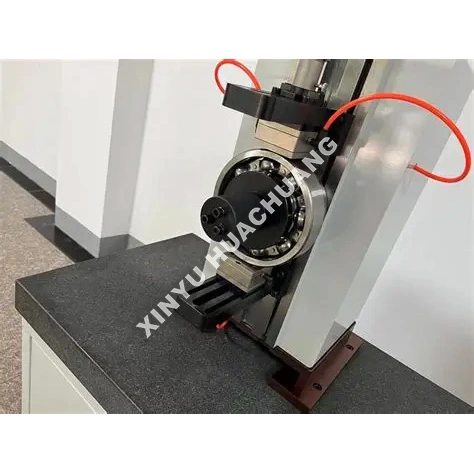

Axial Clearance Measuring Instrument for Bearings opererer på et dynamisk, ubelastet måleprinsipp. Lagerets ytre ring er sikkert festet og fastklemt, mens en presis aksial målebelastning påføres den indre ringen. Høyfølsomme forskyvningssensorer fanger opp den aksiale bevegelsen til rulleelementene når de passerer gjennom lastsonen. Systemet bruker differensialalgoritmer for automatisk å eliminere geometriske feil og beregner den sanne aksiale klaringen uten å kreve deformasjonskompensasjon.

Hva er de karakteristiske fordelene?

● Høypresisjonsmåling: Har førsteklasses induktive sensorer med en statisk repeterbarhet på <1,5 μm og dynamisk repeterbarhet på <2,5 μm.

● Automatisert lasting: Pneumatisk eller motorisert lasting sikrer konsistente, standardiserte målekrefter, og eliminerer manuelle betjeningsfeil.

● Intelligent databehandling: Beregner automatisk gjennomsnittlig klaring, identifiserer rotasjonsstopp og genererer SPC/CPK-statistiske rapporter.

● Robust og sikker konstruksjon: Bygget med en stiv mekanisk ramme og har automatisk kalibrering mot standard referansedeler for å opprettholde langsiktig nøyaktighet.

● Allsidig kompatibilitet: Modulær feste gjør det mulig å bytte raskt for å teste ulike lagertyper, fra dype sporkulelagre til koniske rullelagre.

Tekniske spesifikasjoner

Hvor kan det brukes?

● Lagerproduksjon: 100 % inline eller offline kvalitetsinspeksjon for kule med dype spor, sylindriske ruller og koniske rullelager.

● Automotive & Aerospace: Innkommende kvalitetskontroll (IQC) og monteringsverifisering for hjulnav, girkasser og turbinmotorer.

● Presisjonsmaskineri: klaringsmatching og sammenkoblingsvalg for høypresisjonsmaskinspindler og robotikk.

● Vedlikehold og MRO: Tilstandsvurdering og klaringsevaluering av lagre under overhalinger av utstyr.

Forholdsregler ved bruk

● Prøveforberedelse: Rengjør alltid lageret grundig for å fjerne rustforebyggende midler eller fett som kan påvirke mikromålingen.

● Termisk likevekt: La både instrumentet og lageret akklimatisere seg til romtemperaturen (20±5℃) før testing.

● Riktig justering: Sørg for at lageret sitter helt flatt på fiksturen for å forhindre falske avlesninger forårsaket av vipping av ytre ring.

● Kalibrering: Kjør autokalibreringsrutinen med standard referanselager ved begynnelsen av hvert skift.

Vedlikeholdsveiledning

● Daglig: Tørk av målearmaturer og sensorpenn med en ren, lofri klut. Kontroller det pneumatiske lufttrykket (hvis aktuelt) og tøm fuktighet fra filteret.

● Ukentlig/månedlig: Inspiser den roterende spindelen og lastespakene for jevn drift. Påfør en dråpe lett maskinolje på mekaniske dreiepunkter som anbefalt.

● Kvartalsvis: Utfør en fullstendig systemkalibrering med sertifiserte standardklaringsblokker for å bekrefte linearitet og forsterkningsnøyaktighet.

● Miljøkontroll: Hold instrumentet unna tungt vibrerende maskineri, sterke magnetiske felt og direkte sollys for å opprettholde målestabiliteten.

Støtte som holder deg trygg

Hos XINYU HUACHUANG er vi forpliktet til å tilby omfattende og pålitelig ettersalgsstøtte for å sikre kontinuerlig og effektiv drift av utstyret ditt. Vårt dedikerte serviceteam er alltid klar til å hjelpe deg.

Omfattende garantidekning

Vi tilbyr stolt to års garanti på utstyret vårt. I løpet av denne perioden tilbyr vi gratis vedlikeholds- og reparasjonstjenester for alle kvalitetsrelaterte problemer, unntatt de som er forårsaket av feil drift, uautoriserte modifikasjoner eller force majeure. For utstyr utover garantiperioden på to år, fortsetter vi å tilby livslange vedlikeholdstjenester, og belaster kun kostnadene for reservedeler og arbeid.

Hurtigresponsmekanisme

Vi tilbyr 7×24 timer profesjonell teknisk telefonstøtte. Etter å ha mottatt en feilmelding, vil vårt tekniske team svare innen 24 timer og gi en levedyktig løsning. Hvis service på stedet er nødvendig, vil våre profesjonelle ingeniører ankomme anlegget ditt innen en uke. I spesielle tilfeller hvor utstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhet eller gi en erstatningsenhet i løpet av den toårige garantiperioden, eller iverksette nødvendige tiltak for å gjenopprette normal drift.

Ofte stilte spørsmål (FAQ)

Q1: Hva er aksial klaring, og hvordan skiller den seg fra radiell klaring?

A: Aksialklaring er den totale avstanden som lagerets indre ring kan bevege seg aksialt (langs akselens akse) i forhold til den ytre ringen når ingen ekstern belastning påføres. Mens radiell klaring måler bevegelse vinkelrett på akselen, måler aksial klaring bevegelse parallelt med akselen. Begge klaringene påvirker lagerytelsen, men aksial klaring er spesielt kritisk for trykkbelastede applikasjoner som girkasser og vertikale pumper.

Q2: Hvordan sikrer instrumentets dynamiske måleprinsipp nøyaktighet?

A: Den ytre ringen er sikkert festet og fastklemt mens en presis aksial målebelastning påføres den indre ringen. Høyfølsomme forskyvningssensorer fanger opp den aksiale bevegelsen til rulleelementene når de passerer gjennom lastsonen. Systemet bruker differensialalgoritmer for automatisk å eliminere geometriske feil – slik som flateutløp og burslingring – beregner den sanne aksiale klaringen uten å kreve deformasjonskompensasjon.

Q3: Hvorfor er aksial klaring spesielt viktig for vinkelkontakt og koniske rullelagre?

A: Vinkelkontakt og koniske rullelager er designet for å bære kombinerte radielle og aksiale belastninger. Deres aksiale klaring bestemmer direkte kontaktvinkelen mellom rullende elementer og løpebaner, som igjen styrer lastfordeling, stivhet og varmeutvikling. Feil aksial klaring i disse lagertypene fører til ujevn belastningsfordeling, for tidlig avskalling og katastrofal svikt.

Spørsmål 4: Kan dette instrumentet brukes sammen med måleinstrumentet for radiell klaring for en fullstendig lagerinspeksjon?

A: Ja. Sammen gir de radielle og aksiale klaringsinstrumentene en omfattende klaringsprofil av lageret. Mange lagerspesifikasjoner krever at begge verdiene skal verifiseres. Bruk av begge instrumentene i rekkefølge på samme lager gir et fullstendig bilde av intern geometri og bekrefter at lageret oppfyller alle klaringskrav.

Q5: Hvordan støtter instrumentet innkommende inspeksjon og feilanalyse?

A: For innkommende inspeksjon verifiserer instrumentet at nye lagre oppfyller den spesifiserte aksiale klaringsgruppen før installasjon, og forhindrer kostbar omarbeiding av monteringen. For feilanalyse hjelper måling av den aksiale klaringen til returnerte eller felt-feillagre å avgjøre om feil klaring var en medvirkende faktor, og støtter undersøking av årsak og korrigerende tiltak.
