Lager radial klaring måleinstrument

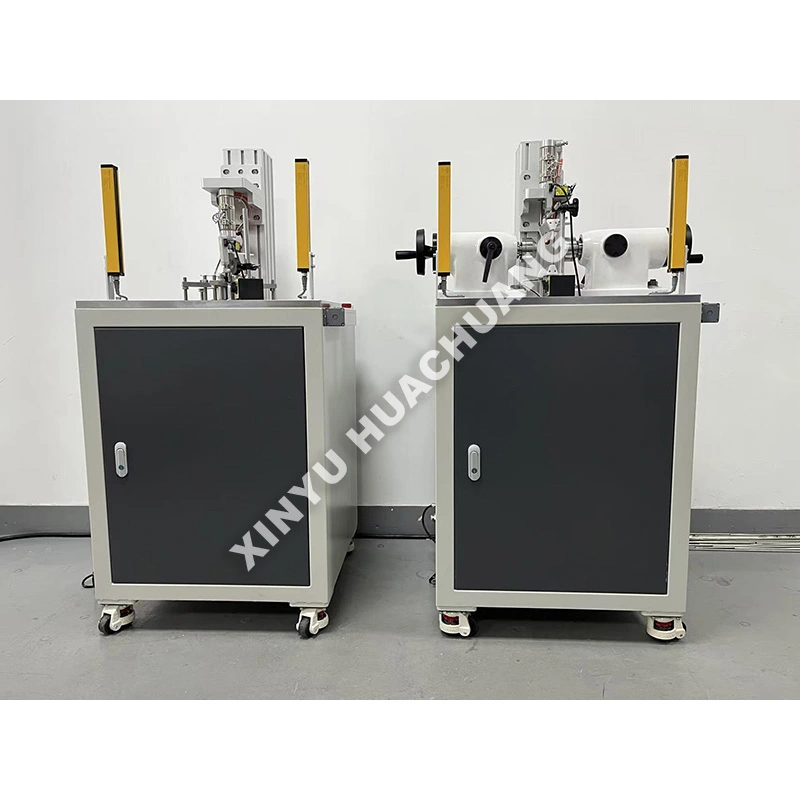

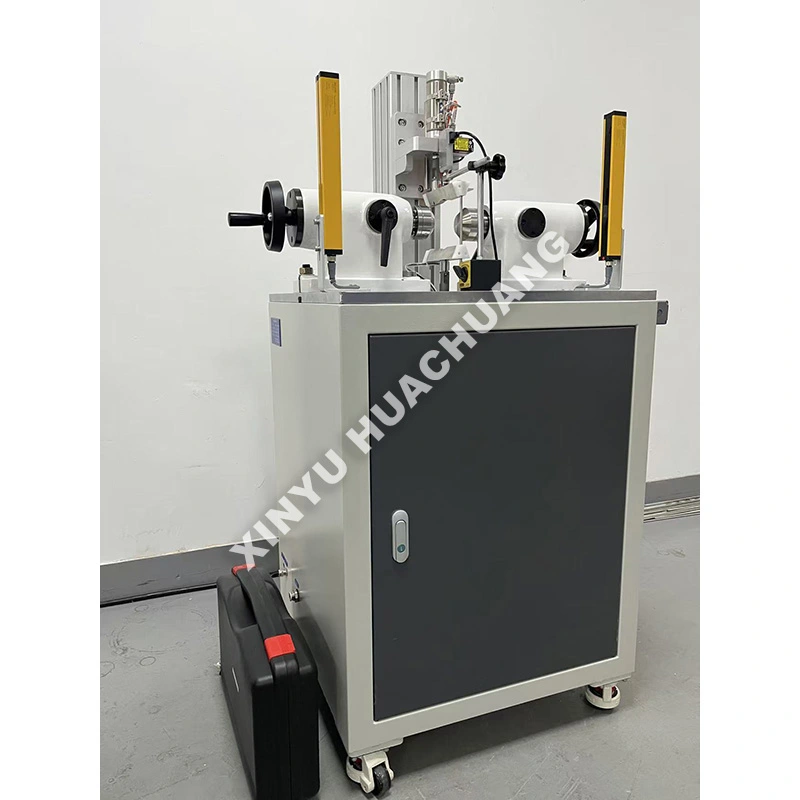

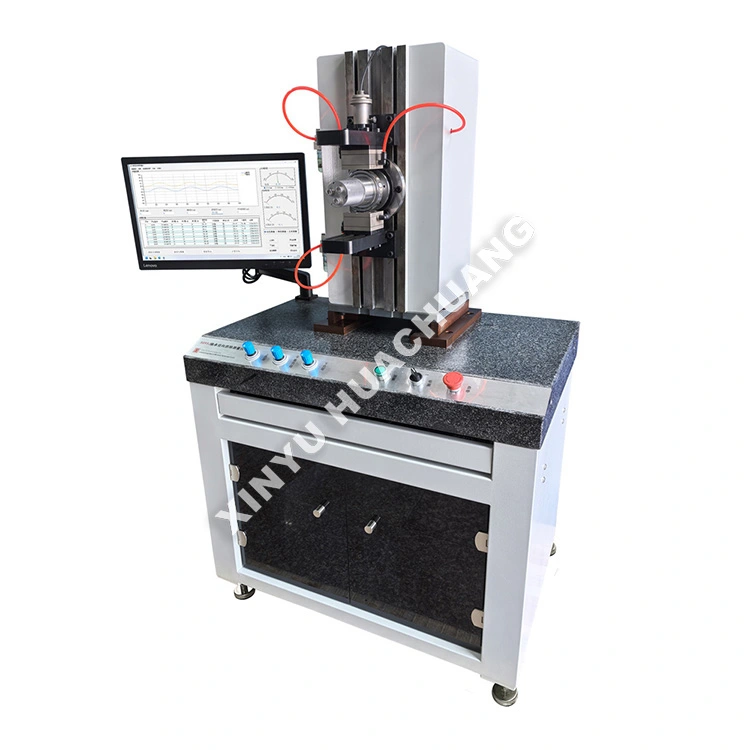

XINYU HUACHUANG Bearing Radial Clearance Measuring Instrument er et svært nøyaktig, semi-automatisert testapparat spesielt utviklet for å evaluere den interne radielle klaringen til rullende lagre. Designet for å møte strenge internasjonale standarder, bruker dette måleinstrumentet for peiling til radial klaring nøyaktig standardiserte målebelastninger for å fange opp mikroforskyvninger. Utstyrt med intelligent PLS-automatisering og høysensitive sensorer, sikrer den sikker, pålitelig drift samtidig som den leverer svært reproduserbare data for FoU, kvalitetskontroll og produksjonssertifisering.

Arbeidsprinsipp

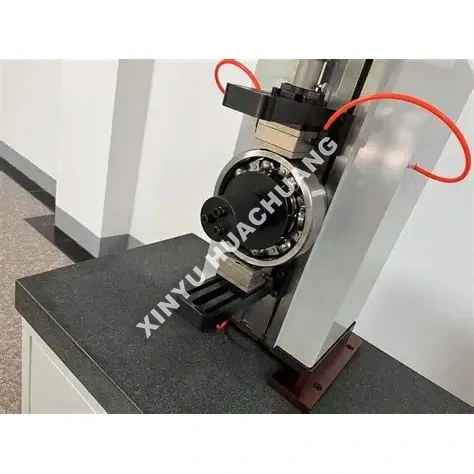

Bearing Radial Clearance Measuring Instrument opererer på et dynamisk, ubelastet måleprinsipp. Lagerets indre ring er festet og rotert av en synkronmotor, mens en presis målebelastning påføres den ytre ringen. Høyfølsomme forskyvningssensorer fanger opp den radielle bevegelsen til de rullende elementene når de passerer gjennom lastsonen. Systemet bruker differensialalgoritmer for automatisk å eliminere geometriske feil og beregner den sanne radielle klaringen uten å kreve deformasjonskompensasjon.

Hva er de karakteristiske fordelene?

● Høypresisjonsmåling: Har førsteklasses induktive sensorer med en statisk repeterbarhet på <1,5 μm og dynamisk repeterbarhet på <2,5 μm.

● Automatisert lasting: Pneumatisk eller motorisert lasting sikrer konsistente, standardiserte målekrefter, og eliminerer manuelle betjeningsfeil.

● Intelligent databehandling: Beregner automatisk gjennomsnittlig klaring, identifiserer rotasjonsstopp og genererer SPC/CPK-statistiske rapporter.

● Robust og sikker konstruksjon: Bygget med en stiv mekanisk ramme og har automatisk kalibrering mot standard referansedeler for å opprettholde langsiktig nøyaktighet.

● Allsidig kompatibilitet: Modulær feste gjør det mulig å bytte raskt for å teste ulike lagertyper, fra dype sporkulelagre til koniske rullelagre.

Tekniske spesifikasjoner

Hvor er det aktuelt?

● Lagerproduksjon: 100 % inline eller offline kvalitetsinspeksjon for kule med dype spor, sylindriske ruller og koniske rullelager.

● Automotive & Aerospace: Innkommende kvalitetskontroll (IQC) og monteringsverifisering for hjulnav, girkasser og turbinmotorer.

● Presisjonsmaskineri: klaringsmatching og sammenkoblingsvalg for høypresisjonsmaskinspindler og robotikk.

● Vedlikehold og MRO: Tilstandsvurdering og klaringsevaluering av lagre under overhalinger av utstyr.

Forholdsregler ved bruk

● Prøveforberedelse: Rengjør alltid lageret grundig for å fjerne rustforebyggende midler eller fett som kan påvirke mikromålingen.

● Termisk likevekt: La både instrumentet og lageret akklimatisere seg til romtemperaturen (20±5℃) før testing.

● Riktig justering: Sørg for at lageret sitter helt flatt på fiksturen for å forhindre falske avlesninger forårsaket av vipping av ytre ring.

● Kalibrering: Kjør autokalibreringsrutinen med standard referanselager ved begynnelsen av hvert skift.

Vedlikeholdsveiledning

● Daglig: Tørk av målearmaturer og sensorpenn med en ren, lofri klut. Kontroller det pneumatiske lufttrykket (hvis aktuelt) og tøm fuktighet fra filteret.

● Ukentlig/månedlig: Inspiser den roterende spindelen og lastespakene for jevn drift. Påfør en dråpe lett maskinolje på mekaniske dreiepunkter som anbefalt.

● Kvartalsvis: Utfør en fullstendig systemkalibrering med sertifiserte standardklaringsblokker for å bekrefte linearitet og forsterkningsnøyaktighet.

● Miljøkontroll: Hold instrumentet unna tungt vibrerende maskineri, sterke magnetiske felt og direkte sollys for å opprettholde målestabiliteten.

Beskyttelsesdetaljer etter kjøp

Hos XINYU HUACHUANG er vi forpliktet til å tilby omfattende og pålitelig ettersalgsstøtte for å sikre kontinuerlig og effektiv drift av utstyret ditt. Vårt dedikerte serviceteam er alltid klar til å hjelpe deg.

Omfattende garantidekning

Vi tilbyr stolt to års garanti på utstyret vårt. I løpet av denne perioden tilbyr vi gratis vedlikeholds- og reparasjonstjenester for alle kvalitetsrelaterte problemer, unntatt de som er forårsaket av feil drift, uautoriserte modifikasjoner eller force majeure. For utstyr utover garantiperioden på to år, fortsetter vi å tilby livslange vedlikeholdstjenester, og belaster kun kostnadene for reservedeler og arbeid.

Hurtigresponsmekanisme

Vi tilbyr 7×24 timer profesjonell teknisk telefonstøtte. Etter å ha mottatt en feilmelding, vil vårt tekniske team svare innen 24 timer og gi en levedyktig løsning. Hvis service på stedet er nødvendig, vil våre profesjonelle ingeniører ankomme anlegget ditt innen en uke. I spesielle tilfeller hvor utstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhet eller gi en erstatningsenhet i løpet av den toårige garantiperioden, eller iverksette nødvendige tiltak for å gjenopprette normal drift.

Ofte stilte spørsmål (FAQ)

Q1: Hva er radiell klaring, og hvorfor betyr det noe for lagerytelsen?

A: Radiell klaring er den totale avstanden som lagerets indre ring kan bevege seg radielt i forhold til den ytre ringen når ingen ekstern belastning påføres. Riktig radiell klaring er kritisk fordi for liten klaring forårsaker overdreven friksjon, overoppheting og for tidlig svikt, mens for mye klaring fører til vibrasjoner, støy og redusert bæreevne.

Q2: Hvordan fungerer det dynamiske tomgangsmålingsprinsippet?

A: Instrumentet fikserer lagerets indre ring og roterer den via en synkronmotor mens den påfører en presis målebelastning på den ytre ringen. Høyfølsomme forskyvningssensorer fanger opp den radielle bevegelsen til de rullende elementene når de passerer gjennom lastsonen. Differensialalgoritmer eliminerer deretter automatisk geometriske feil som ut-av-rundhet, og leverer den sanne radielle klaringsverdien.

Spørsmål 3: Hvorfor bruker instrumentet differensialalgoritmer i stedet for direkte måling?

A: Lagre har iboende geometriske ufullkommenheter – lett ovalitet, overflatebølger og dimensjonsvariasjoner i rullende elementer – som kan forvrenge enkle punktmålinger. Differensialalgoritmen fanger opp flere datapunkter rundt hele rotasjonen og skiller matematisk disse geometriske feilene fra den faktiske klaringen, og sikrer målenøyaktighet uten å kreve deformasjonskompensasjon.

Q4: Hvilke lagertyper og størrelser kan dette instrumentet måle?

A: Instrumentet rommer dype sporkulelagre, vinkelkontaktlagre, sylindriske rullelagre og koniske rullelagre over et bredt størrelsesområde. Adaptere og fiksturer kan konfigureres for å matche spesifikke lagerboringsdiametre og ytre diametere, noe som gjør den egnet for både produksjonslinjekvalitetskontroller og laboratorieinspeksjon.

Q5: Hvordan støtter dette instrumentet lagerkvalitetskontroll i produksjonen?

A: Ved å gi raske, nøyaktige og repeterbare målinger av radiell klaring, muliggjør instrumentet 100 % inspeksjon av produksjonspartier eller statistisk prøvetaking i henhold til ISO 5753 og ABMA-standarder. Dette sikrer at hvert lager som sendes oppfyller den spesifiserte klaringsgruppen, og reduserer garantikrav og feltfeil forårsaket av feil klaring.
