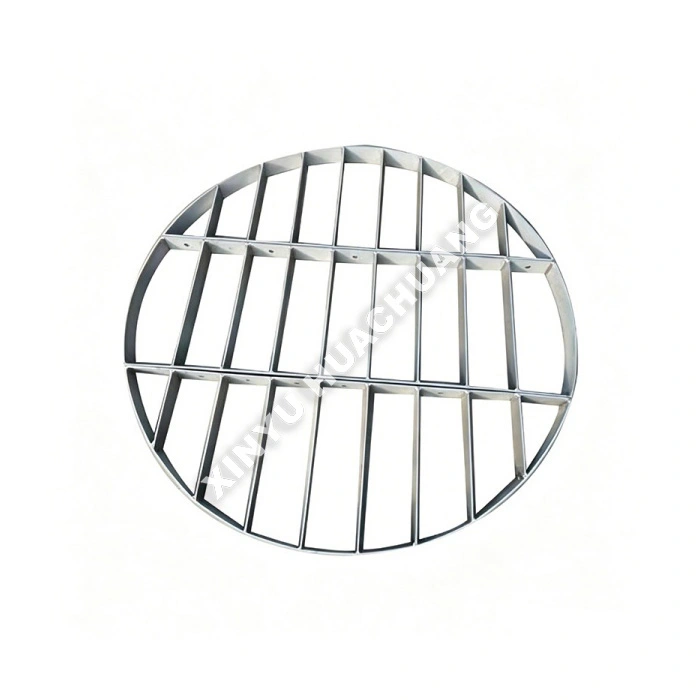

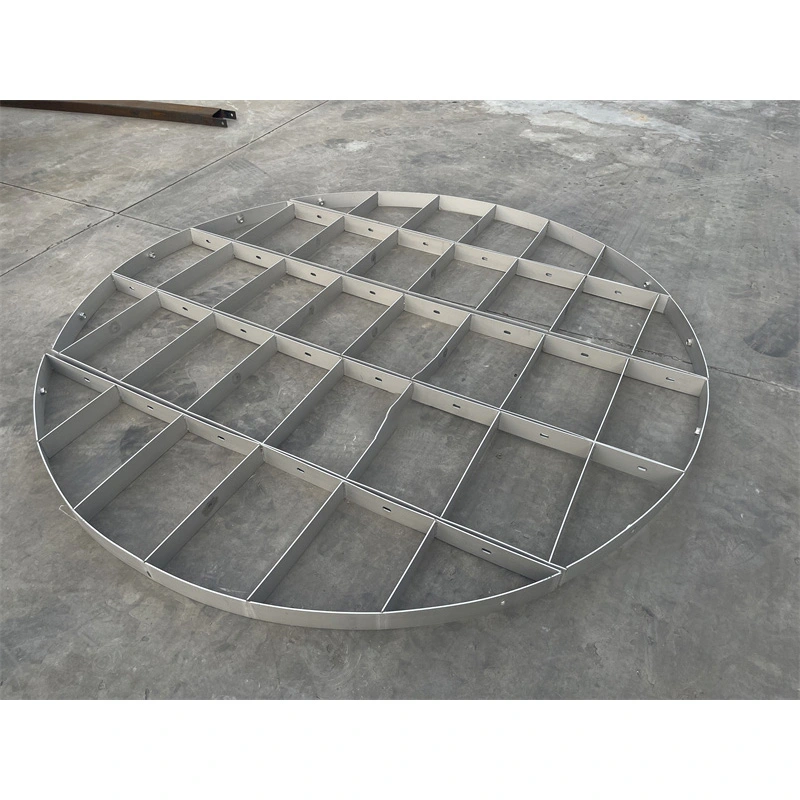

Destillasjonstårn-pakkestøttenett

XINYU HUACHUANG-destillasjonstårn-pakkestøttenettet er en kritisk strukturell komponent spesielt utviklet for små laboratorie- og pilotskala-pakkede tårn. Designet for å tåle vekten av strukturert eller tilfeldig pakking samtidig som det åpner arealet maksimeres, sikrer dette destillasjonstårnets pakkingsstøttegitter uhindret damp-væskestrøm og forhindrer kolonneoversvømmelse. Dens robuste, men åpne design gjør den til det ideelle grunnlaget for å oppnå høy separasjonseffektivitet i FoU- og pilottestmiljøer.

Arbeidsprinsipp

Destillasjonstårnets pakkestøttegitter fungerer ved å gi en stiv, horisontal plattform i bunnen av pakkesjiktet. Den er konstruert med vertikale eller horisontale stenger arrangert for å skape et høyt fritt tverrsnittsareal. Denne åpne geometrien lar stigende damp og synkende væske passere gjennom med minimalt trykkfall, samtidig som den forhindrer at pakningspartiklene faller ned i den nedre delen. Den glatte overflaten av gitteret bidrar også til å forhindre partikkelakkumulering og begroing ved bunnen av søylen.

Hvor skinner det?

● Høyt åpent område og lavt trykkfall: maksimerer det frie tverrsnittsarealet for å sikre jevn damp-væskestrøm, og forhindrer flaskehalser i kolonner med liten diameter.

● Høy mekanisk styrke: Konstruert for pålitelig å støtte vekten av pakkesjiktet og motstå driftstrykksvingninger uten deformasjon.

● Anti-Fouling-design: Glatte overflater og optimalisert stangavstand forhindrer faste stoffer, polymerer eller partikler i å samle seg og tette til støtten.

● Presisjonstilpasning: Spesialbearbeidet for perfekt å matche den indre diameteren til laboratorie- og pilotglass- eller metallsøyler, og sikrer at væske ikke passerer forbi.

● Allsidige materialer: Tilgjengelig i SS304/316L, Hastelloy, PTFE og glass for å matche den kjemiske kompatibiliteten til din spesifikke prosess.

Tekniske spesifikasjoner

Hvor er det aktuelt?

● Akademiske og FoU-laboratorier: Fundamentelle kinetiske studier, visualisering av separasjonsprosesser og katalysatortesting.

● Anlegg i pilotskala: Bruker gapet mellom FoU på benketopp og industriell oppskalering for finkjemikalier og farmasøytiske produkter.

● Eteriske oljer og naturlige ekstrakter: Skånsom separasjon med høy renhet av varmefølsomme terpener og dufter.

● Spesialløsningsmidler: Kontinuerlig gjenvinning og ultrahøy rensing av høyverdige organiske løsemidler.

● Mat og drikke: Konsentrasjon av naturlige smaker og utvinning av bioaktive forbindelser.

Forholdsregler ved bruk

● Nøyaktig nivellering: Sørg for at støttegitteret er installert perfekt horisontalt. Et ujevnt gitter kan forårsake væskeansamling på den ene siden, noe som fører til alvorlig feilfordeling og redusert separasjonseffektivitet.

● Kompatibilitet med pakningsstørrelse: Kontroller at stangavstanden til destillasjonstårnets pakningsstøttegitter er mindre enn minimumsdimensjonen til pakningen for å forhindre at partikler faller gjennom.

● Sikker fiksering: I søyler med liten diameter, sørg for at gitteret er riktig fastklemt eller sveiset for å forhindre at det forskyves eller løftes under høy dampstrøm eller vakuumoperasjoner.

● Forrensing: Rengjør alltid gitteret grundig før du legger inn emballasje for å fjerne maskinolje, metallspon eller rusk som kan forurense prosessen.

Ettersalgsservice og støtte

Hos XINYU HUACHUANG er vi forpliktet til å tilby omfattende og pålitelig ettersalgsstøtte for å sikre kontinuerlig og effektiv drift av utstyret ditt. Vårt dedikerte serviceteam er alltid klar til å hjelpe deg.

Omfattende garantidekning

Vi tilbyr stolt to års garanti på utstyret vårt. I løpet av denne perioden tilbyr vi gratis vedlikeholds- og reparasjonstjenester for alle kvalitetsrelaterte problemer, unntatt de som er forårsaket av feil drift, uautoriserte modifikasjoner eller force majeure. For utstyr utover garantiperioden på to år, fortsetter vi å tilby livslange vedlikeholdstjenester, og belaster kun kostnadene for reservedeler og arbeid.

Hurtigresponsmekanisme

Vi tilbyr 7×24 timer profesjonell teknisk telefonstøtte. Etter å ha mottatt en feilmelding, vil vårt tekniske team svare innen 24 timer og gi en levedyktig løsning. Hvis service på stedet er nødvendig, vil våre profesjonelle ingeniører ankomme anlegget ditt innen en uke. I spesielle tilfeller hvor utstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhet eller gi en erstatningsenhet i løpet av den toårige garantiperioden, eller iverksette nødvendige tiltak for å gjenopprette normal drift.

Ofte stilte spørsmål (FAQ)

Q1: Hva er hovedformålet med et pakkestøttenett i en destillasjonskolonne?

A: Støttegitteret gir en stiv, horisontal plattform i bunnen av pakkesjiktet for å holde alle pakkeelementer eller strukturerte pakkemoduler sikkert på plass. Uten den ville pakkingen kollapse inn i den nedre delen av kolonnen, blokkere dampstrømmen og fullstendig ødelegge separasjonsytelsen.

Spørsmål 2: Hvordan minimerer rutenettets innvirkning på kolonneytelsen?

A: Gitteret er konstruert med vertikale eller horisontale stenger arrangert for å skape et høyt fritt tverrsnittsareal, ofte over 90 %. Denne åpne geometrien tillater stigende damp og synkende væske å passere gjennom med minimalt trykkfall, og sikrer at selve nettet ikke blir en flaskehals i masseoverføringsprosessen.

Spørsmål 3: Hvorfor er bunnstoffdesign viktig for et støttenett?

A: Støttegitteret sitter på det laveste punktet av pakkelaget, hvor partikler, polymeravleiringer og krystalliserte salter naturlig akkumuleres. En glatt overflate og åpen geometri forhindrer materialoppbygging ved bunnen av søylen, reduserer hyppigheten av avstengninger for rengjøring og opprettholder jevnt trykkfall gjennom hele kampanjen.

Q4: Hvordan er støttegitteret dimensjonert i forhold til pakningen over det?

A: Gitterets åpningsstørrelse er nøye tilpasset pakningsdimensjonene for å forhindre at pakningselementer faller gjennom. For tilfeldig pakking er gitteråpningene betydelig mindre enn det minste pakkeelementet. For strukturert pakking er gitteret designet for å matche modulens fotavtrykk og gi jevn støtte over hele sengen.

Spørsmål 5: Hvilke byggematerialer er tilgjengelige for støttenett?

A: Støttegitter er tilgjengelig i SS304/316L for standardapplikasjoner, Hastelloy og titan for korrosive miljøer, og karbonstål med beskyttende belegg for kostnadssensitive installasjoner. Materialet er valgt for å matche søyleskallmaterialet og prosessforholdene, noe som sikrer galvanisk kompatibilitet og lang levetid.
