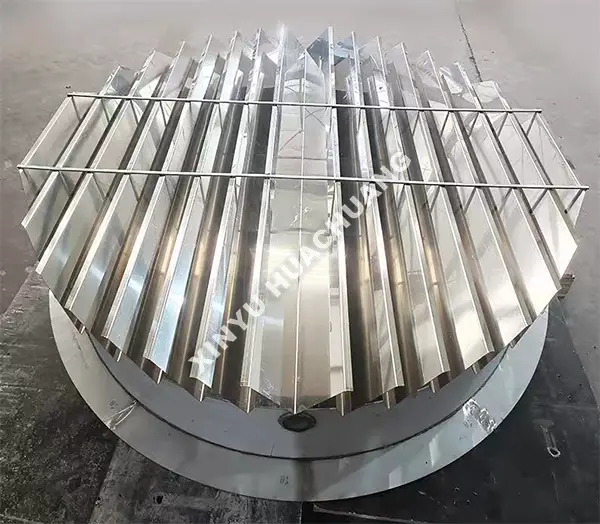

Væskeoppsamlerbrett

XINYU HUACHUANG væskeoppsamlerbrett er en kritisk intern komponent i tårnet som er spesielt utviklet for å fange opp, samle opp og omfordele væske i pakkede kolonner med liten diameter. Dette væskeoppsamlerbrettet er designet for å forhindre veggflyt og opprettholde separasjonseffektivitet, og sikrer jevn damp-væskekontakt over hele pakkelaget. Dens kompakte, robuste design gjør den ideell for laboratorietårn, pilotskala og prosesser som krever mellommating eller sidetrekking.

Hva er et væskeoppsamlerbrett?

Et væskeoppsamlerbrett er en horisontal panne installert mellom pakkeseksjoner i destillasjons-, absorpsjons- eller strippekolonner. Den fanger opp væske som renner nedover pakningen og omfordelter den jevnt til sengen under. Dette væskeoppsamlerbrettet er avgjørende for å opprettholde kolonneeffektiviteten i høye pilottårn der væskefeil kan påvirke ytelsen alvorlig. Den fungerer også som en plattform for mellomliggende fôrinjeksjon, sideuttak eller temperaturovervåkingspunkter.

Hvorfor denne?

● Overlegen væskesamling: Optimalisert pannegeometri med tilstrekkelig dybde sikrer fullstendig væskefangst selv ved høye damphastigheter.

● Anti-Wall-Flow-design: Perifere tetningsringer og ledeplater hindrer væske i å omgå pakningen og strømme nedover kolonneveggene.

● Høyt damppassasjeområde: Open stigerørdesign minimerer trykkfallet samtidig som det tillater ubegrenset dampstrøm gjennom oppsamleren.

● Robust konstruksjon: Bygget med førsteklasses SS304/316L eller spesialiserte legeringer for å motstå termisk stress og korrosive miljøer.

● Modulær installasjon: Presisjonsproduserte seksjoner sikrer rask montering og perfekt utjevning inne i tårnet.

Tekniske spesifikasjoner

Veikart for utvalg

● Definer væske- og dampbelastninger: Beregn den forventede væskestrømningshastigheten og damphastigheten nøyaktig. Dette bestemmer den nødvendige pannedybden, stigerørstørrelsen og damppassasjeområdet til væskeoppsamlerbrettet.

● Vurder tårndiameter: Sørg for at brettet er nøyaktig dimensjonert for din spesifikke lab- eller pilotsøylediameter for å forhindre lekkasje.

● Materialkompatibilitet: Velg passende metallurgi basert på prosesstemperatur og kjemisk aggressivitet. Standard SS316L dekker de fleste bruksområder; svært korrosive miljøer krever Hastelloy.

● Funksjonskrav: Finn ut om skuffen trenger tilleggsfunksjoner, for eksempel sidetrekkdyser, mellomliggende matepunkter eller omfordelingsmuligheter.

Kvalitetsinspeksjonsprosess

● Materialverifisering: Streng inspeksjon av innkommende metallplater og sveisematerialer for å sikre metallurgisk samsvar.

● Dimensjonsnøyaktighet: Presisjonsmåling av pannedybde, stigerørsdiameter og generell flathet for å garantere riktig passform og væskeoppsamling.

● Sveisekvalitet: Omfattende visuell og NDT (ikke-destruktiv testing) inspeksjon av alle sveiser for å sikre lekkasjesikker ytelse.

● Overflatebehandling: Verifisering av passiverings- eller beleggkvalitet for å sikre korrosjonsbestandighet i tøffe driftsmiljøer.

● Tilpasningstest: Verifisering av modulære seksjoner før montering for å bekrefte riktig justering og forsegling før forsendelse.

Ettersalgsservice og støtte

Hos XINYU HUACHUANG er vi forpliktet til å tilby omfattende og pålitelig ettersalgsstøtte for å sikre kontinuerlig og effektiv drift av utstyret ditt. Vårt dedikerte serviceteam er alltid klar til å hjelpe deg.

Omfattende garantidekning

Vi tilbyr stolt to års garanti på utstyret vårt. I løpet av denne perioden tilbyr vi gratis vedlikeholds- og reparasjonstjenester for alle kvalitetsrelaterte problemer, unntatt de som er forårsaket av feil drift, uautoriserte modifikasjoner eller force majeure. For utstyr utover garantiperioden på to år, fortsetter vi å tilby livslange vedlikeholdstjenester, og belaster kun kostnadene for reservedeler og arbeid.

Hurtigresponsmekanisme

Vi tilbyr 7×24 timer profesjonell teknisk telefonstøtte. Etter å ha mottatt en feilmelding, vil vårt tekniske team svare innen 24 timer og gi en levedyktig løsning. Hvis service på stedet er nødvendig, vil våre profesjonelle ingeniører ankomme anlegget ditt innen en uke. I spesielle tilfeller hvor utstyret ikke kan repareres, vil vi ubetinget erstatte det med en ny enhet eller gi en erstatningsenhet i løpet av den toårige garantiperioden, eller iverksette nødvendige tiltak for å gjenopprette normal drift.

Ofte stilte spørsmål (FAQ)

Q1: Hva er hovedfunksjonen til et væskeoppsamlerbrett i en pakket kolonne?

A: Et væskeoppsamlerbrett fanger opp væske som strømmer ned fra pakkedelen over og fordeler den jevnt til pakkesjiktet under. Uten dette brettet akkumuleres væskefeilfordeling over flere pakkeseksjoner, noe som gradvis reduserer separasjonseffektiviteten. Oppsamlerbrettet "tilbakestiller" væskefordelingen ved hver pakningsgrense.

Spørsmål 2: Hvorfor er et væskeoppsamlerbrett viktig i høye pilottårn?

A: I høye tårn med flere pakkeseksjoner har væske en tendens til å drive mot søyleveggen når den faller ned, og skaper stadig mer alvorlig feilfordeling for hver påfølgende seksjon. Uten samlebrett mellom seksjonene kan denne kumulative effekten gjøre de nedre pakkeseksjonene nesten ineffektive, og sløse med kostbar katalysator eller pakkemateriale.

Spørsmål 3: Foruten redistribuering, hvilke andre funksjoner tjener oppsamlerbrettet?

A: Oppsamlerbrettet fungerer også som en plattform for mellomfôrinjeksjon, uttak av mellomprodukter og installasjon av temperaturovervåkingspunkter. Disse tilleggsfunksjonene gjør det til et allsidig prosessstyringsverktøy, ikke bare en flytende omfordelingsenhet.

Q4: Hvordan er oppsamlerbrettet designet for å minimere trykkfallet?

Sv: Brettet er utformet med et høyt fritt tverrsnittsareal – ofte over 85 % – for å la stigende damp passere gjennom med minimal motstand. Væskeoppsamlingssonene er strategisk plassert for å fange ned synkende væske uten å hindre dampstrømmen, og opprettholder fordelene med lavt trykkfall ved drift med pakket kolonne.

Spørsmål 5: Hvilke materialer brukes vanligvis til væskeoppsamlerbrett?

A: Oppsamlerbrett er vanligvis laget av SS304/316L for standardapplikasjoner, Hastelloy eller titan for svært korrosive miljøer, og PTFE-foret stål for fluorkjemiapplikasjoner. Materialvalget matcher prosessmediene og driftsforholdene for å sikre lang levetid.
